Name: Machine de moulage par injection verticale coulissante simple
Rating: 5 (99 reviews)

Machine de moulage par injection verticale coulissante simple

Introduction :

La machine de moulage par injection verticale à glissière unique est une machine de moulage par injection verticale spéciale. Sa principale caractéristique est le système d'installation de moules « à glissière unique ». Le moule supérieur est fixe et le moule inférieur coulisse. Le moule est ouvert et fermé et le produit est retiré par le mouvement du coulisseau. La machine de moulage par injection verticale à glissière unique convient au moulage de diverses matières plastiques, en particulier dans le moulage par injection de précision et le moulage d'inserts.

À propos des machines de moulage par injection : comment elles fonctionnent, types et guide d'achat 2026-Oct-10
Une machine de moulage par injection transforme des granulés de plastique, du silicone ou un autre composé pouvant être traité par fusion en une pièce finie. Il fait fondre la matière, l'injecte sous pression dans un moule fermé, le maintient pendant que la pièce refroidit, puis ouvre le moule et éjecte ...
Espérance de vie des machines de moulage par injection : durée de vie typique et facteurs clés 2026-Sep-28
Si vous remplacez une presse vieillissante ou si vous prévoyez l'achat d'un nouvel équipement, la première question est généralement la même : combien d'années de production fiable une machine de moulage par injection vous offrira-t-elle ? La réponse honnête, basée sur la durée de vie de la con...
Procédure de démarrage de la machine de moulage par injection : guide étape par étape pour un fonctionnement sûr 2026-Sep-22
Une procédure de démarrage d'une machine de moulage par injection est une séquence fixe de contrôles de sécurité, de préchauffage hydraulique, de chauffage du canon, de purge et de vérification d'essai qui fait passer une machine du froid et du ralenti à la production de sa première pièce acceptable...

Une structure rationalisée et efficace	La conception du moule à glissière fixe simplifie la structure mécanique tout en garantissant la stabilité opérationnelle, réduisant ainsi les taux de défaillance et les coûts de maintenance.
Excellente utilisation de l'espace	Le boîtier compact réduit considérablement l'encombrement, ce qui le rend particulièrement adapté aux environnements de production à espace limité tels que les petits ateliers ou les lignes de production à haute densité.
Adaptable à plusieurs scénarios	La structure verticale ouverte prend en charge divers besoins de moulage d'inserts (tels que des inserts métalliques, des composants électroniques, etc.), et les tâches de production peuvent être rapidement commutées sans modifications complexes.
Collaboration homme-machine pratique	L'interface de fonctionnement intuitive et la conception de type coulissant facilitent le chargement et le déchargement manuels. Il est également compatible avec l'intégration de l'automatisation du bras robotique et peut être facilement mis à niveau vers des cellules de production semi-automatiques/entièrement automatiques, équilibrant efficacité et flexibilité.
Efficacité de production	Les processus d'injection/refroidissement fonctionnent en parallèle, ce qui entraîne un rythme de production rapide
Intégration de l'automatisation	Interface de bras robotique standardisée pour faciliter la transformation de l'automatisation
Excellente rentabilité	Tout en conservant des capacités d'expansion automatisées sur la base d'une structure simplifiée, il prend en compte la faisabilité économique de la production en petits et moyens lots et le potentiel d'expansion future des capacités, avec un retour sur investissement important.

Principaux domaines d'application	Scénarios d'application typiques

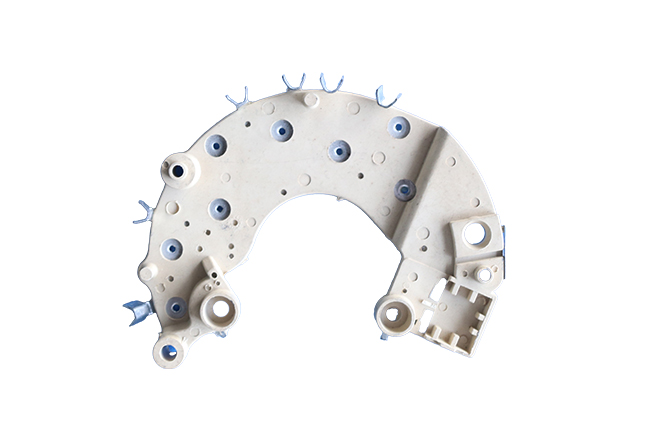

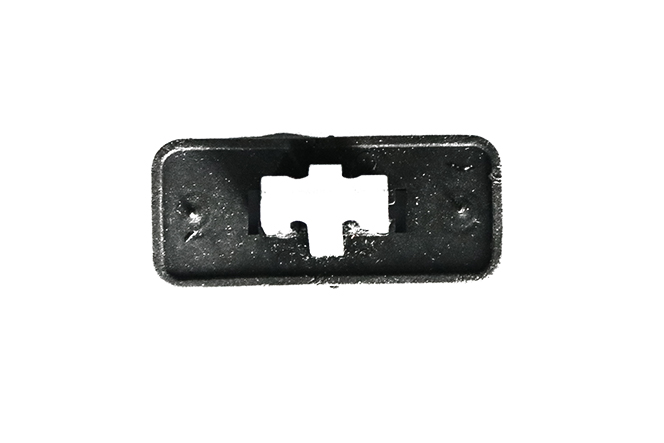

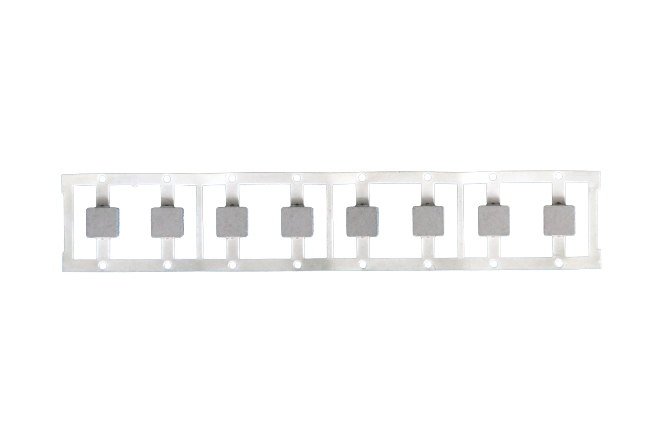

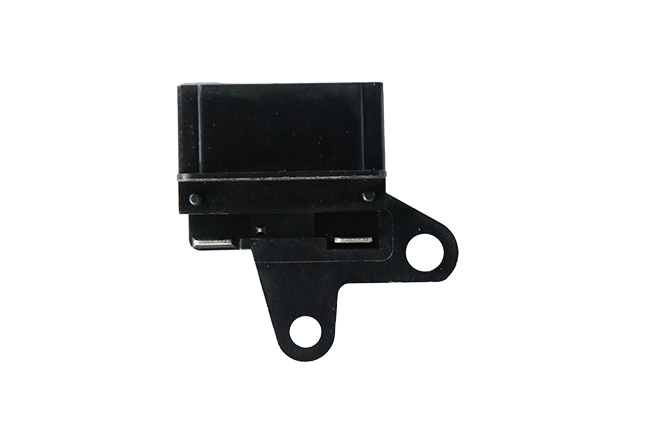

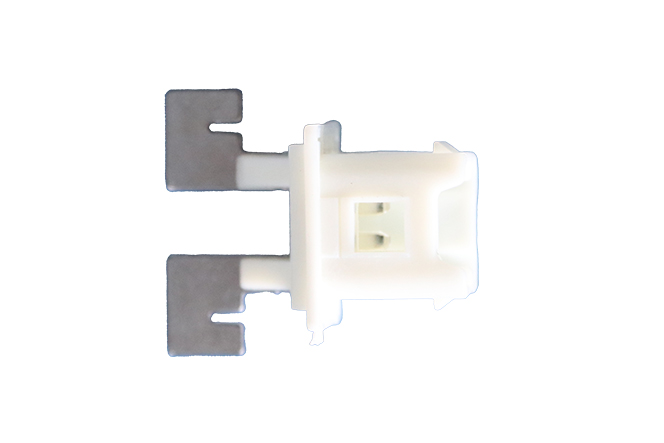

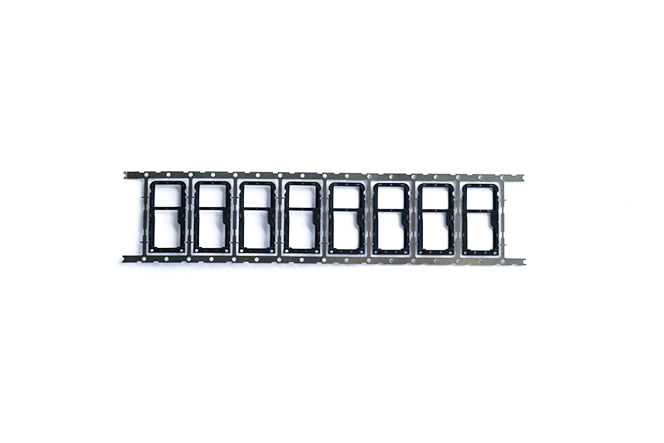

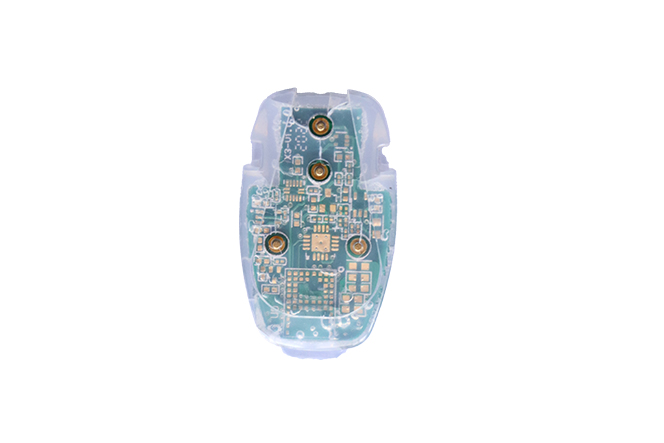

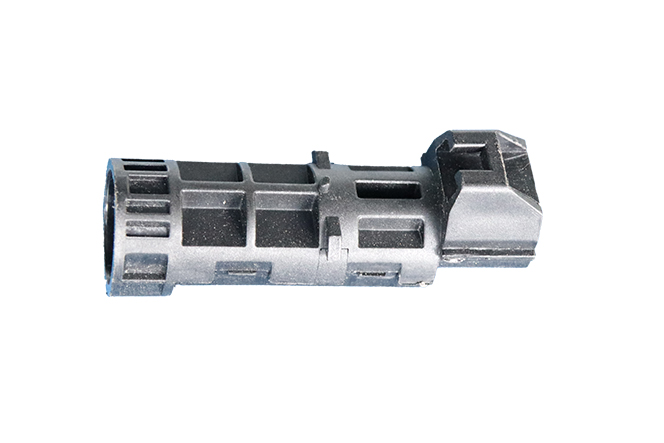

Industrie électronique et électrique	Connecteurs de précision (tels que interfaces USB, terminaux, connecteurs) Composants électroniques miniatures (boîtiers de capteurs, composants de relais, ensembles interrupteurs), assemblages de câbles (surmoulage par injection)
Pièces automobiles	Petites pièces fonctionnelles (bandes de guidage de lumière, modules de touches, inserts de garniture intérieure) Composants électriques (boîtes à fusibles, connecteurs de faisceaux de câbles, boîtiers d'unité de commande électronique (ECU))
Médical et consommables	Dispositifs médicaux (pistons de seringues, poignées d'outils chirurgicaux, boîtiers de cartes de test) Fournitures de laboratoire (bouchons de tubes à centrifuger, pointes de pipettes, etc.)
Nécessités quotidiennes et matériel	Produits avec inserts métalliques (tirettes de fermeture éclair, boutons, poignées d'outils) Pièces composites multi-matériaux (base poils de brosse à dents, housse packaging cosmétique)
Pièces industrielles	Engrenages et composants de transmission (engrenages en plastique dans lesquels sont intégrés des arbres métalliques) Joints et pièces isolantes (joints toriques encastrés, joints isolants)

Article			Unité	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Unité d'injection	Diamètre de vis		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Pression d'injection		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Volume de tir théorique		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Poids du tir		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			once	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Taux d'injection		cm³/sec	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Course de vis		mm	100				120				140				150					160					180					200				240
	Taux de vis		tr/min	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Vitesse d'injection		mm/s	130				130				130				130					120					120					120				120
	Section de température (zone)		-	5				5				5				5					5					5					5				5
Serrage unité	Serrage force		tonnes	35				45				60				80					100					120					160				200
	Force d'ouverture		tonnes	3.8				4.3				9.2				14					17					20					20				25
	Table fixe	Taille du tableau	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Barre d'attache	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Taille de table coulissante simple		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Table rotative	Taille du tableau	mm	700				800				900				1000					1100					1300					1600				1800
		Taille maximale du moule	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. épaisseur du moule		mm	140				160				200				250					250					300					350				400
	Course d'ouverture		mm	180				200				200/250				250					250					300					350				400
	Ouverture à la lumière du jour		mm	320				360				400 (fixe)/450 (rotatif)				500					500					600					700				800
Électrique	Force d'éjection		tonnes	1.5				1.5				1.5				3					3					5					6				6
	Course d'éjecteur		mm	37 (Corrigé)		100 (coulissant, rotatif)		37 (Corrigé)		100 (coulissant, rotatif)		37		100		50			100		50			100		50		100			50		100		100
	Max. Pression		kg/cm2	140				140				140				140					140					140					140				170
	Volume du réservoir d'huile		litres	100 (table fixe)/140 (coulissante)/160 (rotative)				120 (table fixe)/160 ((coulissant, rotatif)				165 (table fixe)/260 (coulissante)/290 (rotative)				200 (table fixe)/280 (coulissante, rotative)					310 (table fixe)/330 (coulissante, rotative)					350 (table fixe)/380 (coulissante, rotative)					480 (table fixe)/560 (coulissante.rotative)				510 (table fixe, coulissante, rotative)
	Volume d'eau de refroidissement		litres/hr	50				50				60				80					80					80					80				80
	Moteur du système		kW	5.5				5.5				7.5				18.5					22					30					37				47
	Chauffage		kW	4.5				5.8				6.6				8.8					11					13					16				17
	Puissance totale		kW	10				11.3				14.1				27.3					33					43					53				64
Autre	Poids de la machine		tonnes	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Taille de la machine (LWH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3.1W2.0H4.7	3,2 * W2,2 * H4,9	433,4
